Smile Các chỉ dẫn nhỏ cho SketchUp

Trong này mình sẽ góp nhặt và cập nhật các thủ thuật dựng hình và quản lí trong SketchUp theo dạng các tips nhỏ, nghĩa là tùy hứng, nhớ đến đâu viết đến đấy...dành cho các bạn từ newbie đến cả những bạn đã dùng quen SU. Cũ người mới ta, có khi có những mẹo nhỏ mà chúng ta biết mỗi người 1 ít, do đó hoan nghênh mọi người vào đóng góp tiếp, cùng xây dựng tôpic.

Mong các bạn hạn chế spam...những bài spam sẽ được remove...kể cả các bài thanks...thông cảm nha các tác giả viết tut chỉ giữ lại các bài viết mang tính hướng dẫn, giải đáp. Các câu hỏi sau khi đc trả lời, mình sẽ update lên đây. Have fun!...
__________________
[Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

Thuốc đây [Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

thay đổi nội dung bởi: Nguoi thoi ken, 02-02-2010 lúc 12:12 AM.
Nguoi thoi ken is offline   Trả Lời Với Trích Dẫn
The Following 199 Users Say Thank You to Nguoi thoi ken For This Useful Post:
.:turtle:. (05-15-2011), 1stLady (03-30-2009), 585071thanhvan (05-20-2010), akaruihayao (06-26-2014), aloha_88 (11-22-2011), alpha (05-18-2009), alpha1810 (01-12-2011), amanoarch (12-17-2009), amita (08-08-2009), ANDO_SUVN (03-17-2011), andylaw (11-02-2010), anhdang (04-07-2011), anhntxd05 (11-12-2011), anhq1 (09-01-2013), anhtran_arch (11-14-2010), Antic (01-25-2010), archi_river (11-01-2011), arcvn (11-27-2012), •Mrs pO• (03-24-2011), babysexy159 (03-09-2011), balochappy (01-10-2011), beewee1978 (02-15-2011), binhpmp (11-27-2012), bmikute (08-06-2013), boylovemusic (05-31-2012), bruceleeth (04-06-2010), cailay2001 (06-12-2014), chinh_nq79 (09-24-2008), concocsamac (11-21-2011), congbacvn (04-01-2010), cuonghamanh (05-06-2009), cuongz (06-23-2014), d.doan (07-16-2010), daosnp (02-11-2010), Darkman1982 (11-12-2010), darkviza (04-01-2011), datpq (03-20-2011), deltaxd3 (07-26-2010), denhatgia (04-23-2011), dhhungvtpt (11-22-2013), digitalwall (10-04-2011), digitalwall (10-04-2011), DKT (10-14-2010), dthanhlinh (01-11-2011), duc xd (05-22-2014), duongchien (12-14-2009), ecko88vn (07-30-2010), evilbaby3 (04-12-2010), fer5th (06-19-2014), fogpinguin (10-29-2011), franco (07-15-2011), FSUVN (12-30-2011), Gin85 (08-03-2010), gsadecor (05-30-2010), Hades2607 (07-26-2011), haidang17018x (03-19-2011), haiomhehe (09-09-2008), haiuyen (02-16-2010), haso95 (12-31-2010), hatim2608 (06-27-2012), hehe_keke (03-22-2011), hieutien (08-21-2011), hieuwd (07-11-2011), hieu_xd5 (10-01-2012), hinhvu (09-03-2012), hoang89.ls (06-23-2014), hoangdientung (06-30-2010), hoangtulaigiai (05-24-2010), hoangvanviet83 (12-24-2011), Ho_Truong (04-06-2011), hthanh02 (09-16-2010), huancao (11-24-2009), hugo3d (07-11-2012), hungnguyen1987 (07-27-2010), huntervn96 (07-24-2011), huuchi (10-03-2010), jenny (03-17-2011), jewel_bt2112 (08-17-2011), Joon (03-31-2010), kat (03-14-2014), kem_arc (08-23-2011), Ken85 (10-26-2010), khanh2 (07-26-2010), khong_s (09-16-2010), kienxd04 (08-18-2012), kien_qn (11-04-2011), kimphuc76 (02-04-2010), king1212 (08-29-2010), Knight_qn (09-14-2009), ktsvray (05-29-2012), ktx (07-24-2009), kute9x (11-10-2010), laixekeomuadongtoi (08-03-2014), leanhnguyen (05-13-2014), leo9693 (04-26-2011), lesondinh (10-11-2011), letruongdung61 (10-09-2010), LinhGoo (08-15-2013), lixnguyen (10-26-2010), long08071990 (03-18-2011), luf_tn (08-15-2011), LuongBong_design (05-05-2013), maket161 (09-06-2011), manhhasg (07-26-2012), metal_boy (06-13-2009), minhhoang302 (05-09-2011), Minwoo_ht (09-15-2011), monkeybmt (12-18-2010), moving (03-16-2009), mrdienkt (06-18-2011), mrlayloi (12-05-2010), mrleedk (04-16-2011), mrtuanwru86 (03-01-2011), munnas (04-02-2011), munsu (04-26-2010), nam_tuoc29 (07-18-2010), nestxanh (10-08-2010), nghiadizai (07-16-2010), nghiatran991 (03-30-2013), Nguyễn Công Chánh (04-23-2013), nguyenthai92 (03-02-2013), nguyenvietlong (03-29-2011), NGUYEN_AN258 (10-03-2010), nightrose (11-10-2010), nnqh1982 (10-09-2013), Nowhere (01-05-2014), nqo_trunqp (12-15-2011), nttanmam (04-23-2010), Null (10-22-2010), nuocmatkasau (03-06-2012), ongnghique (03-09-2011), palette (08-14-2009), pandore (11-12-2011), pecunxinh (09-09-2012), peppyghost (12-08-2009), phamminhduc1989 (12-14-2010), phangiangson (07-08-2012), PhatND79 (06-19-2010), phongdcd (08-13-2010), phongng_kts (03-15-2012), phuongkts130577 (03-07-2012), pippop (09-14-2010), qjolie (09-25-2010), quangduy_219 (08-18-2011), quanghoa78 (01-13-2011), quangke77 (12-14-2011), rambolo (06-17-2009), random (10-30-2010), rockametal (02-24-2011), rongvuong (08-30-2011), ronredhair (04-27-2011), Sizk (05-13-2011), sonate (04-25-2010), takudo (07-31-2009), tathien (11-08-2011), tdstds (12-30-2012), thangctn2301 (02-07-2014), thanhduyxx (10-04-2011), thanhhung0911 (03-17-2011), thanhlam591987 (06-10-2013), thanhmam (08-16-2012), thanhpt (11-01-2012), thanhpt (11-01-2012), thanhpt (11-01-2012), thaybua (03-30-2011), theljfe (08-21-2011), Thichsolo (10-19-2011), thienbuonho (01-03-2011), thientuong295 (07-07-2011), thien_hao (12-08-2010), thieuhoa (09-20-2011), thisicom (03-20-2011), thy (02-26-2014), tomedison (01-29-2010), TommyNguyenVN (09-26-2013), tranton_AID (07-23-2010), trungboss (02-12-2014), tuanminh669 (07-20-2014), tube97 (06-19-2010), tule91qn (01-12-2012), tuna (01-15-2011), tung.arct (10-09-2010), txthe (08-03-2009), ukenty (01-03-2011), vancan87 (08-15-2011), vandung_vfu (09-24-2010), Vanquish (10-10-2010), vô thuờng (07-21-2013), vietstyle1102 (09-27-2010), VIKI (05-31-2010), vodangkhoa (02-22-2011), VUPHUHUNG (08-25-2011), winning0308 (05-21-2011), wio6 (09-22-2010), xangavn (12-04-2009), xuantruong1985 (09-16-2010), xuan_trinh91 (12-07-2012), x_sim (04-05-2012), zip_club (04-04-2011)
Old 07-24-2008, 10:59 PM   #2
Nguoi thoi ken
Super Moderator

Nguoi thoi ken's Avatar

Tham gia ngày: May 2008
Đến từ: Ocean Sun City
Bài gởi: 2,767
Cám Ơn: 1,982
Cám Ơn 8,980 Lần Cho 950 Bài Viết
Gửi tin nhắn qua Yahoo chát tới Nguoi thoi ken Gửi tin nhắn qua Skype™ tới Nguoi thoi ken
Tip: Lệnh thông dụng nhất-Push



Đầu tiên bạn vẽ 1 mặt chữ nhật (nhớ lộn mặt trắng lên)



Push lên, cỡ đâu 300 chẳng hạn, quá đơn giản rồi...



Tip: Nhập 1 con số khác, 1000 chẳng hạn, vào VCB...và bấm enter! Khối của bạn tự động chỉnh cao độ lại thành 1000. Nếu bấm 2000 thì khối sẽ cao 2000...

>>> Sau khi dùng Push, bạn có thể tùy ý hiệu chỉnh lại kích cỡ đã nhập, cao độ khối trong SU sẽ tự động thay đổi tương ứng.

Ghi chú: Đặc điểm này của SU cũng có ở các lệnh khác như Move, rotate, copy, scale...rất hay.



Tip: Dùng công cụ Push, bạn hãy nhấp đúp vào mặt trên khối vừa push. Số liệu đã nhập lúc trước (1000) sẽ được SU ghi nhớ, và mỗi lần nhấp, khối sẽ cao thêm đúng 1000...khá tiện lợi.



Tip: Dùng Ctrl+Push: Khối sẽ đc push thêm lên, để lại đường sinh của mặt đc Push. Lệnh này khá hữu ích khi bạn cần BÓP MÉO KHỐI để hiệu chỉnh hình...vụ này mình sẽ giới thiệu trong tip sau.



1 cái hay nữa của Push là có thể bắt điểm chính xác, ví dụ đã có 1 lỗ âm tường, mình cần vẽ thêm 1 lỗ khác cùng độ cao, cùng độ sâu chẳng hạn



Tip: Bạn có thể vẽ 1 chữ nhật tùy ý lên tường, sau đó push sâu vào, đưa công cụ Push sang gióng với lỗ bên kia >>> độ sâu như nhau.

Cao độ mép trên cũng đc gióng ngang bằng. Theo mình đây là cách vẽ thêm lỗ cửa nhanh nhất, ít lỗi nhất
__________________
[Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

Thuốc đây [Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

thay đổi nội dung bởi: Nguoi thoi ken, 07-25-2008 lúc 03:19 PM.
Nguoi thoi ken is offline   Trả Lời Với Trích Dẫn
The Following 125 Users Say Thank You to Nguoi thoi ken For This Useful Post:
8+1 (01-24-2010), alpha (05-18-2009), andylaw (11-02-2010), anhdang (02-09-2010), anhntxd05 (11-12-2011), arcvn (11-27-2012), babyloo (05-18-2009), babymax273 (08-03-2012), babysexy159 (03-09-2011), banhdau (08-15-2008), baongage (01-21-2011), binhan007 (08-06-2010), BLACKIDEA8 (04-09-2010), blackman (04-15-2011), bmikute (10-10-2012), bubugaga (11-29-2013), buivanthuyxdd46 (07-12-2014), casanova (06-06-2011), chocopie1411 (10-18-2011), chungdung27 (07-03-2014), colnaux (12-15-2009), congoclong (05-12-2011), congtunguyen (07-17-2014), cuden89 (05-23-2010), cukin192 (10-03-2011), d.doan (06-10-2010), damanqua (12-10-2009), Darkman1982 (09-30-2008), demax (05-12-2011), diemngoc2106 (06-25-2012), duc xd (07-13-2014), duccuong97 (08-23-2011), DUONG TU HIEN (06-22-2010), duongtqt (10-09-2009), gagaga (07-19-2013), Gin85 (08-03-2010), gsadecor (05-30-2010), haiomhehe (09-09-2008), hakuna_matata (12-08-2008), haso95 (12-31-2010), hathanh18 (04-24-2009), hieutien (08-21-2011), hieu_xd5 (10-01-2012), hoangdraw (06-10-2011), hungnguyen1987 (07-27-2010), huntervinh (03-07-2014), huntervn96 (07-24-2011), huongminh_290960 (04-19-2009), imeteor491 (03-27-2011), jenny (09-25-2010), kemkoe (05-07-2013), kem_arc (08-23-2011), keqiang (01-05-2009), khoakd05 (08-10-2011), kid1234 (11-25-2010), KTLAMNGUYEN (09-20-2010), ktstranbaphuoc (11-04-2008), kupham (03-22-2010), larungvecoi (07-08-2009), leanhnguyen (05-13-2014), lesondinh (10-11-2011), LION_KING1211 (01-10-2012), longcambinh (08-28-2009), melissa (07-26-2010), minh (11-30-2008), Minwoo_ht (09-15-2011), mio (05-14-2009), motu (12-24-2010), mucchap (07-24-2010), munnas (04-02-2011), neverdiet (09-11-2010), NGUYEN BAO KHANH (10-31-2011), NguyenTienPV (06-30-2010), NGUYEN_AN258 (10-03-2010), nhatlehong (03-26-2009), nightrose (11-10-2010), Noithat_NV (03-24-2010), nttanmam (04-23-2010), Null (10-22-2010), NvdPQR (10-12-2008), ongnghique (03-09-2011), palette (08-17-2009), pandore (11-12-2011), pan_pan2808 (08-05-2012), pepeonsd91 (11-26-2010), phamhongtuan (02-10-2011), Phan Phuong (07-30-2011), PhatND79 (06-19-2010), phong3000 (01-17-2010), phuongmp01 (04-29-2011), pvthuan16 (05-17-2010), quangduy_219 (08-18-2011), quoctien113 (02-23-2013), rambolo (03-10-2009), raycaster (06-11-2009), sundng (11-30-2010), suvnet (08-12-2008), takudo (07-31-2009), thanhlam591987 (06-10-2013), thanhvantue (04-22-2013), Thichsolo (10-19-2011), thientuong295 (07-07-2011), thuhehe123321 (03-22-2012), thuongk (04-23-2010), thuongyeuaiday (12-05-2009), timosi (06-24-2009), TLM (03-29-2013), tomedison (01-29-2010), tongbinh (07-19-2013), tonyben (08-28-2011), trankiet76 (11-09-2011), tranthanh_jsc (01-23-2014), tranton_AID (07-23-2010), tube97 (06-19-2010), txthe (08-03-2009), vannguyennguyen (04-13-2014), Vanquish (10-17-2010), VIKI (05-31-2010), vinhhanhvn (03-18-2011), vtc2311 (09-22-2013), vukt09 (01-25-2011), xhai (12-14-2009), xuantruong1985 (09-16-2010), xuan_trinh91 (12-07-2012), _HX_ (06-05-2011)
Old 07-30-2008, 12:18 AM   #3
chickenwook
Làm Chủ SketchUp

chickenwook's Avatar

Tham gia ngày: Jul 2008
Đến từ: Hanoi
Tuổi: 27
Bài gởi: 725
Cám Ơn: 824
Cám Ơn 1,511 Lần Cho 242 Bài Viết
Gửi tin nhắn qua Yahoo chát tới chickenwook Gửi tin nhắn qua Skype™ tới chickenwook
Rất kết box này nhưng không hiểu sao ít đc cập nhật quá, lôi kéo phong trào hôm nay rảnh e làm 1 chút về Move/Copy/AutoFold cả nhà mình hưởng ứng với cho zui nhé ,

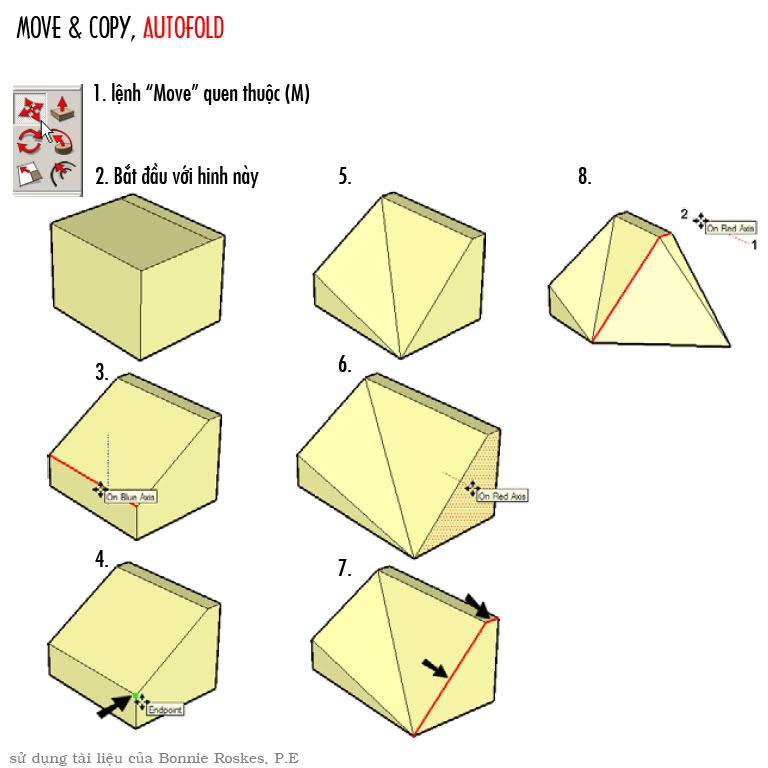

Quá quen thuộc, k0 có gì để trình bày, túm gọn lại trong mấy cái hình này vậy
(move với cạnh, điểm, mặt, nhiều cạnh cùng lúc)
Khi move có thể sử dụng kèm Shift để định hướng theo 1 trục đã định.
Tiếp theo là Copy:

Có 2 ý chính trong Tut này, copy align face arrayTrường hợp Align Face này mình test mới thấy dùng được khi 2 vật thể kia dính với nhau (click liên tiếp sẽ = chọn cả vật thể), với 2 group đặt cạnh nhau sẽ không xảy ra.

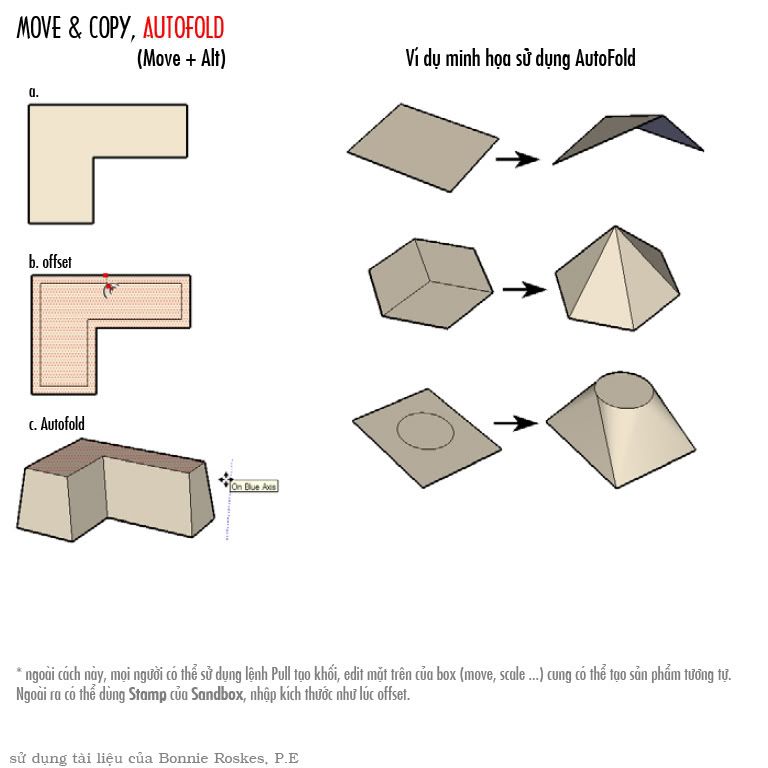

Cuối cùng, AutoFold
(Cái này thực ra gần đây đọc lại sách mới phát hiện ra nên) Không chắc chắn tất cả anh em đều đã biết lệnh này.
Move + Ctrl = Copy
Move + Alt = AutoFold (tiếng anh k0 cao nên tạm dịch trần truồng nó là "tự động gấp")
Khác với move căn bản là không làm gẫy mặt, Autofold tự động thêm các đa giác khi đối tượng chọn dời ra khỏi bề mặt (hay cấu trúc) chứa nó.

Còn nhiều ứng dụng tương tự của Autofold khi áp dụng thử với các mặt phẳng đáy của trụ tròn, một phần mặt phẳng đáy giao với mặt phẳng khác ...
(Bài TUT sử dụng hình ảnh và nội dung từ tài liệu the SketchUp® Version 5
Student Workbook của Bonnie Roskes, P.E.)

---------------------------------
Kỳ sau : thêm một chút về Move và Cirle, Polygon, Arc.
(anh em comment cho box nhà mình xui nủi, iem có tý tự hào còn viết tiếp )

(Mem & Mod) Thanks U! ^^
__________________
w h y s 0 s 3 r ! o u s ?

thay đổi nội dung bởi: Nguoi thoi ken, 07-31-2008 lúc 10:52 AM.
chickenwook is offline   Trả Lời Với Trích Dẫn
The Following 200 Users Say Thank You to chickenwook For This Useful Post:
1stLady (03-30-2009), 8+1 (01-24-2010), @123 (04-12-2011), alpha (05-21-2009), amanoarch (12-17-2009), andylaw (11-02-2010), anhdang (02-09-2010), AnhDuan (09-19-2012), anhtran_arch (11-14-2010), archi_river (11-01-2011), arcvn (11-27-2012), astrala (11-05-2011), babyloo (05-18-2009), babysexy159 (03-09-2011), baby_xd (11-12-2008), banhdau (08-15-2008), bebibi (04-17-2011), binhpmp (11-27-2012), blackman (04-15-2011), bmikute (10-10-2012), bubugaga (11-29-2013), buivanthuyxdd46 (07-12-2014), buiviethuy (07-25-2009), campuchia (09-12-2013), cardwp (12-12-2008), cate.archer (03-11-2010), chocopie1411 (12-29-2011), chukienden (04-30-2009), ChuotThanh (06-25-2011), cntb (08-14-2012), cukin192 (10-03-2011), d.doan (06-10-2010), damanqua (12-10-2009), dangluanmt (02-23-2013), darck (11-13-2010), Darkman1982 (09-30-2008), darkviza (04-06-2011), Date_21112010 (12-18-2010), dauchia (07-20-2011), demax (05-12-2011), devincig (08-17-2008), diemngoc2106 (06-25-2012), DKT (10-14-2010), doantrungtuyen (01-31-2012), duc xd (05-22-2014), duongtqt (10-09-2009), ecko88vn (07-30-2010), fogpinguin (10-29-2011), gacon27 (08-25-2009), gaconhaygay (02-22-2011), gagaga (07-19-2013), gsadecor (05-30-2010), h1s0k4 (09-28-2011), haidang17018x (03-19-2011), hainguyen40 (07-05-2011), haiomhehe (09-09-2008), hakuna_matata (12-08-2008), hamhieubiet (04-20-2010), hanmi (10-19-2010), haso95 (12-31-2010), Học Mò (05-17-2011), hiep_h1tv (01-04-2010), hieutien (08-21-2011), hieuwd (06-22-2011), HNTM (02-23-2009), hoanganh2005hn (04-26-2010), hoangtulaigiai (05-24-2010), hungnguyen1987 (07-27-2010), huntervn96 (07-24-2011), huongminh_290960 (04-26-2009), huskey (10-22-2011), iznogoud (10-12-2011), jenny (09-25-2010), Js.NTP (07-16-2010), kaka_langbat (10-13-2009), keqiang (01-05-2009), khanh2 (07-26-2010), khoidau (12-26-2008), khongancom (06-12-2014), khong_s (09-18-2010), kien truc vang (04-21-2010), kim1340 (07-01-2014), kimjehwa (12-20-2013), Knight_qn (01-09-2010), kta (08-10-2009), kts.gamo (10-21-2010), ktsdauto (04-07-2011), laixekeomuadongtoi (08-03-2014), larungvecoi (07-08-2009), lastdayvn (01-31-2013), lehi.arc (03-03-2013), len2311 (04-01-2014), lesondinh (10-11-2011), letrung_dsn (06-21-2011), lilukt (03-28-2012), longcambinh (08-28-2009), lqctvgt (10-15-2011), ltn_jack (08-16-2010), marker35 (02-23-2012), meogiabattu (10-09-2011), metal_boy (11-15-2008), minh (11-30-2008), minhtuanbl (05-27-2014), Minwoo_ht (09-15-2011), MR.DUYANH (11-25-2013), mr.thriving (07-08-2010), mrtuanwru86 (03-01-2011), mtvdnsn (08-13-2010), mucchap (03-27-2010), multiarchitect (06-07-2014), munnas (04-02-2011), munsu (04-26-2010), namvu1686 (06-22-2011), nam_tuoc29 (07-18-2010), nemo (09-12-2009), neverdiet (09-11-2010), nghiart (10-20-2010), Nguoi thoi ken (09-28-2008), nguyenkhangmt (03-22-2010), nguyennhan318 (01-20-2013), nguyenthai92 (03-02-2013), nguyenvantrungxd (08-19-2011), NGUYEN_AN258 (10-03-2010), nhatlehong (03-26-2009), nhatminh230000 (07-29-2011), nightrose (11-10-2010), nnvnow (06-14-2010), nttanmam (04-23-2010), Null (10-22-2010), NvdPQR (10-12-2008), ongnghique (03-09-2011), otaku_8x (10-11-2011), pepeonsd91 (11-26-2010), phambahung (05-14-2011), phamdat1004 (09-25-2009), phamhongtuan (02-10-2011), phamminhduc1989 (12-13-2010), Phan Phuong (07-30-2011), phanthuyngochanh (08-08-2009), philu (11-21-2008), phuong_kimchi (03-01-2013), pla1b2c3 (03-27-2011), plorion (04-03-2014), quangduy_219 (08-18-2011), quantronghiep (09-16-2010), quoctien113 (02-23-2013), rambolo (10-14-2008), raycaster (06-11-2009), redhair (06-07-2010), rockametal (02-24-2011), sa_trinhba2000 (11-13-2012), shangdianshangdian (01-27-2010), sssssn (04-02-2009), sukyra (11-09-2012), sundng (11-30-2010), takudo (07-31-2009), thangcoi (07-31-2009), thangctn2301 (02-07-2014), thanhlam591987 (06-10-2013), thanhlong2 (08-23-2012), thanhtung_xd (11-26-2010), thanhvantue (04-22-2013), theljfe (08-21-2011), Thichsolo (10-19-2011), thientuong295 (07-07-2011), thieuhoa (09-20-2011), thucanh7282 (08-31-2010), thuhehe123321 (03-22-2012), thuongk (04-23-2010), tien243 (05-02-2011), tin22 (08-22-2010), titus (07-03-2010), TLM (03-29-2013), tomedison (02-12-2010), TommyNguyenVN (09-26-2013), tongbinh (07-19-2013), tonycuong86 (04-20-2010), tran van dang (03-30-2013), tranzo (04-05-2010), trchicuong91 (03-25-2013), trungcs (06-04-2010), trunghieuarc (08-13-2012), tuananh_metal (09-20-2008), tube97 (06-19-2010), txthe (08-03-2009), ukenty (01-03-2011), vancan87 (08-16-2011), vannam_ukvz (02-03-2010), Vanquish (10-17-2010), viboc (08-29-2009), VIKI (05-31-2010), vtc2311 (09-22-2013), xhai (12-14-2009), xuanvinh540 (08-07-2010), xuan_trinh91 (12-07-2012), xvhn (12-10-2008), xzozox (08-11-2010), yamaha9191 (04-02-2012), zen313 (04-04-2012), zubenelgennubi (03-14-2011)
Old 07-30-2008, 08:26 AM   #4
devincig
Thành Thạo SketchUp

devincig's Avatar

Tham gia ngày: Jun 2008
Bài gởi: 445
Cám Ơn: 155
Cám Ơn 714 Lần Cho 149 Bài Viết
Lock inference

Có một cách để sử dụng việc gióng hàng tương tự chế độ OSNAP FROM trong autocad đó là sử dụng thêm phím Shift.( Lock inference)
Cách sử dụng : Chọn vật thể cần di chuyển, chọn điểm chuẩn, di chuyển theo phương X (y,z) một khoảng, sẽ thấy xuất hiện nét đứt màu đỏ ( xanh, tím ) , lúc này ta mới bấm phím Shift nét đứt đó sẽ to lên và khoá trục di chuyển của vật thể tức là vật thể chỉ di chuyển trong đúng trục mình đã chọn, điểm cuối cùng mình chọn sẽ định điểm mới của vật thể có phương gióng là mặt phẳng vuông góc với trục di chuyển.
Hồi đầu mình vẽ đã không chú ý đến điều này do đó rất nhiều hạn chế. MOng giúp ích được gì cho các bạn.
__________________
Welcome to www.suvn.net. I'm devincig

thay đổi nội dung bởi: devincig, 07-30-2008 lúc 08:28 AM.
devincig is offline   Trả Lời Với Trích Dẫn
The Following 68 Users Say Thank You to devincig For This Useful Post:
AGdesign (11-01-2011), andylaw (11-02-2010), anhdang (04-07-2011), archi_river (11-01-2011), babysexy159 (03-09-2011), banhdau (08-15-2008), bebibi (04-17-2011), blackminh86 (03-18-2011), bmikute (08-06-2013), bravo_k55 (10-09-2013), bubugaga (11-29-2013), Darkman1982 (09-30-2008), duc xd (05-22-2014), echop (11-06-2010), FSUVN (12-30-2011), ginni (07-28-2011), gsadecor (05-30-2010), h1s0k4 (09-28-2011), haidang17018x (03-19-2011), haso95 (12-31-2010), heoheo2006 (10-08-2012), hieutamkt09vl (01-31-2012), hieuwd (06-22-2011), hthanh02 (08-26-2009), iznogoud (10-12-2011), jenny (09-25-2010), Joon (03-31-2010), khongancom (06-12-2014), kimjehwa (12-20-2013), Knight_qn (09-14-2009), ktsdauto (04-07-2011), ktsgia (11-25-2008), laixekeomuadongtoi (08-03-2014), larungvecoi (07-08-2009), lastdayvn (01-31-2013), lehi.arc (03-03-2013), lehytuan (07-16-2011), lqctvgt (10-15-2011), MR.DUYANH (11-25-2013), munnas (04-02-2011), nghiatran991 (03-30-2013), Nguoi thoi ken (11-06-2008), NGUYEN_AN258 (10-03-2010), nightrose (11-10-2010), pepeonsd91 (11-26-2010), phamhongtuan (02-10-2011), phamminhduc1989 (12-13-2010), quoctien113 (02-23-2013), redhair (06-07-2010), ruangaoxinfu (12-27-2010), sonynhattan (04-20-2012), thanhlam591987 (06-10-2013), Thichsolo (10-19-2011), thuhehe123321 (03-22-2012), tomedison (02-12-2010), trchicuong91 (03-25-2013), tuanminh669 (07-20-2014), tuanxd07 (06-21-2014), tube97 (06-19-2010), tule91qn (01-12-2012), txthe (08-03-2009), ukenty (01-03-2011), vannam_ukvz (02-03-2010), VIKI (05-31-2010), vothuong2 (12-11-2010), vukt09 (01-25-2011), xipehenghiem (06-23-2010), xuanvinh540 (08-07-2010)
Old 07-31-2008, 10:38 AM   #5
Nguoi thoi ken
Super Moderator

Nguoi thoi ken's Avatar

Tham gia ngày: May 2008
Đến từ: Ocean Sun City
Bài gởi: 2,767
Cám Ơn: 1,982
Cám Ơn 8,980 Lần Cho 950 Bài Viết
Gửi tin nhắn qua Yahoo chát tới Nguoi thoi ken Gửi tin nhắn qua Skype™ tới Nguoi thoi ken
Tips: Edge color by Material và Color by Layer...

Lâu nay mình vẫn để nét trong SU mặc định là màu đen. Trong 1 số trường hợp model có nhiều nét edge cần để màu khác nhau, hoặc khi cần diễn họa đẹp hơn 1 chút...thì kênh Edge color by Material sẽ hữu hiệu



Cây thông có lá kim là nét edge màu xanh.



Thử chỉnh lại màu cho nét edge 1 tí bằng Edge color by Material



Tips: Trước hết chỉnh lại màu mặc định cho tất cả nét edge của SU ở bảng Styles/Edit display edges-chọn all same rồi lựa 1 màu chủ đạo---ở đây mình chọn màu bạc.

Sau đó chuyển từ all same qua hệ color by material---bạn đã có thể đổ màu cho các edge hệt như đổ màu cho faces vậy...rất tiện, bao nhiêu màu cũng được.


Còn về Color by Layer thử xem hình này



Màu rất đẹp, nhưng trong bảng Material của nó kô có vật liệu nào cả.



Trống trơn luôn. Khi bạn bật công cụ Paint thì các màu biến mất hết.



Tips: mỗi face và edge trong bài này đều đc chia thành các layer có màu sắc khác nhau...khi vào bảng Layer, chọn color by Layer thì màu sắc của các face hiển thị theo màu layer...còn các edge thì vẫn theo màu mặc định (đen)

Color by Layer mình vẫn chưa rõ ứng dụng của nó nhiều lắm...cũng ít người dùng...tips này chỉ mang tính nghiên cứu là chính ^^
__________________
[Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

Thuốc đây [Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

thay đổi nội dung bởi: Nguoi thoi ken, 07-31-2008 lúc 10:46 AM.
Nguoi thoi ken is offline   Trả Lời Với Trích Dẫn
The Following 81 Users Say Thank You to Nguoi thoi ken For This Useful Post:
8+1 (01-24-2010), aarthas (08-12-2008), andylaw (11-02-2010), anhtran_arch (11-14-2010), archi_river (11-01-2011), arcvn (11-27-2012), babyloo (05-18-2009), babysexy159 (03-09-2011), be_hdr (01-06-2010), blackrobe58 (10-30-2013), concuoc (01-24-2011), d.doan (06-10-2010), dangluanmt (02-23-2013), Darkman1982 (09-30-2008), duongtqt (10-09-2009), duylinh007 (11-01-2010), gsadecor (05-30-2010), h1s0k4 (09-28-2011), haidang17018x (03-19-2011), hainguyen40 (07-26-2011), hakuna_matata (12-08-2008), Học Mò (05-17-2011), Hellowen (11-26-2008), Ho_Truong (04-06-2011), huntervn96 (07-24-2011), huongminh_290960 (04-20-2009), kem_arc (08-23-2011), keqiang (01-05-2009), khachuy279 (11-06-2009), khanh2 (07-26-2010), KTLAMNGUYEN (09-20-2010), ktsdauto (04-07-2011), laixekeomuadongtoi (08-03-2014), lehi.arc (03-03-2013), lehytuan (07-16-2011), longcambinh (08-28-2009), lqctvgt (10-15-2011), maybach67 (02-21-2009), metal_boy (10-17-2008), minh (12-01-2008), Minwoo_ht (09-15-2011), munsu (04-26-2010), ngotuankiet (09-12-2012), Nguyễn Công Chánh (04-23-2013), NGUYEN_AN258 (10-03-2010), nightrose (11-10-2010), nttanmam (04-23-2010), Null (10-22-2010), pepeonsd91 (11-26-2010), phamhongtuan (02-10-2011), phamminhduc1989 (12-13-2010), Phan Phuong (07-30-2011), pk_pk (09-20-2010), quangduy_219 (08-18-2011), quoctien113 (02-23-2013), rambolo (03-10-2009), shangdianshangdian (01-27-2010), shinno (11-26-2009), sk8er (11-11-2010), suvnet (08-12-2008), thaibinh0209 (02-26-2012), thanhlam591987 (06-10-2013), thanhtung (07-31-2009), thanhvantue (04-22-2013), theljfe (08-21-2011), thepsan (11-12-2010), thucanh7282 (08-31-2010), thuongk (04-23-2010), tracduytrinh (10-30-2008), trunghieuarc (08-13-2012), tube97 (06-19-2010), txthe (05-16-2010), vancan87 (08-16-2011), vannam_ukvz (02-03-2010), vodangkhoa (02-22-2011), vukt09 (01-25-2011), vuongnguyen1107 (04-27-2014), wavesonic87 (09-08-2009), xhai (12-14-2009), xuanhuy21 (05-20-2011), x_sim (04-05-2012)
Old 07-31-2008, 12:58 PM   #6
chickenwook
Làm Chủ SketchUp

chickenwook's Avatar

Tham gia ngày: Jul 2008
Đến từ: Hanoi
Tuổi: 27
Bài gởi: 725
Cám Ơn: 824
Cám Ơn 1,511 Lần Cho 242 Bài Viết
Gửi tin nhắn qua Yahoo chát tới chickenwook Gửi tin nhắn qua Skype™ tới chickenwook
Theo mình Color by Layer là một cách quản lý áp dụng khi cần phân loại nhóm theo nhiều (2) chức năng khác nhau,
vd với làm phim trường, có các group riêng tham gia hỗ trợ trong 1 cảnh quay, có thể quản lý mầu theo chức năng nhóm hoặc quản lý theo tính động-tĩnh, chỉ cần thay đổi chế độ color by là có thể nhìn thấy, thay vì phải đổ lại vật liệu.
Có lẽ kiến trúc có thể áp dụng khi làm massing, thấy được phân khu chức năng khác nhau hoặc cũng động-tĩnh , khu phục vụ-khu sử dụng, hoặc để một mầu để thấy được toàn khối công trình chẳng hạn.
__________________
w h y s 0 s 3 r ! o u s ?
chickenwook is offline   Trả Lời Với Trích Dẫn
The Following 26 Users Say Thank You to chickenwook For This Useful Post:
andylaw (11-02-2010), anhdang (04-07-2011), anhtran_arch (11-14-2010), archi_river (11-01-2011), babysexy159 (03-09-2011), Darkman1982 (09-30-2008), diemngoc2106 (06-25-2012), dnha (02-16-2011), duylinh007 (11-01-2010), gsadecor (05-30-2010), hungnguyen1987 (07-27-2010), Joon (03-31-2010), lehi.arc (03-03-2013), ltn_jack (08-16-2010), minh (12-01-2008), NGUYEN_AN258 (10-03-2010), nightrose (11-10-2010), nttanmam (04-23-2010), quangduy_219 (08-18-2011), rambolo (03-10-2009), shangdianshangdian (01-27-2010), thaibinh0209 (02-26-2012), tube97 (06-19-2010), wavesonic87 (09-08-2009), xuanhuy21 (05-20-2011), x_sim (04-05-2012)
Old 07-31-2008, 01:12 PM   #7
chickenwook
Làm Chủ SketchUp

chickenwook's Avatar

Tham gia ngày: Jul 2008
Đến từ: Hanoi
Tuổi: 27
Bài gởi: 725
Cám Ơn: 824
Cám Ơn 1,511 Lần Cho 242 Bài Viết
Gửi tin nhắn qua Yahoo chát tới chickenwook Gửi tin nhắn qua Skype™ tới chickenwook
Dùng Move thay đổi bán kính cung.

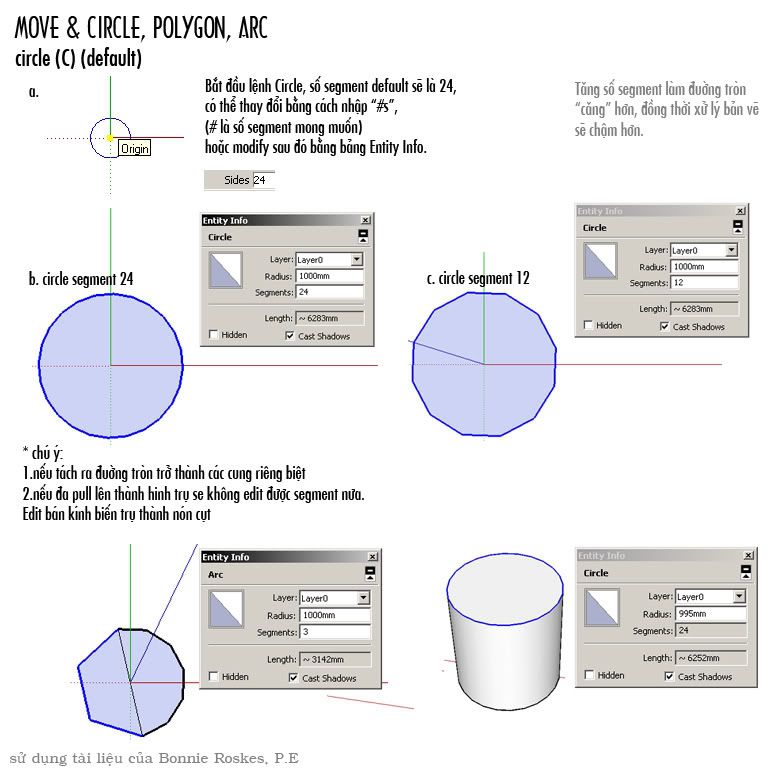

Trứoc hết nói lại 1 chút về đường tròn, 1 tip nhỏ để edit segment, radius:

Bảng Entity Info có thể mở từ tab Window\Entity Info hoặc chuột phải trực tiếp vào đối tượng, chọn EntityInfo.
(đây cũng là tiện ích kiểm tra diện tích mặt phẳng, chỉnh sửa vật liệu 2 mặt vật thể, vài option khác như hidden, cast shadow, receive shadow)

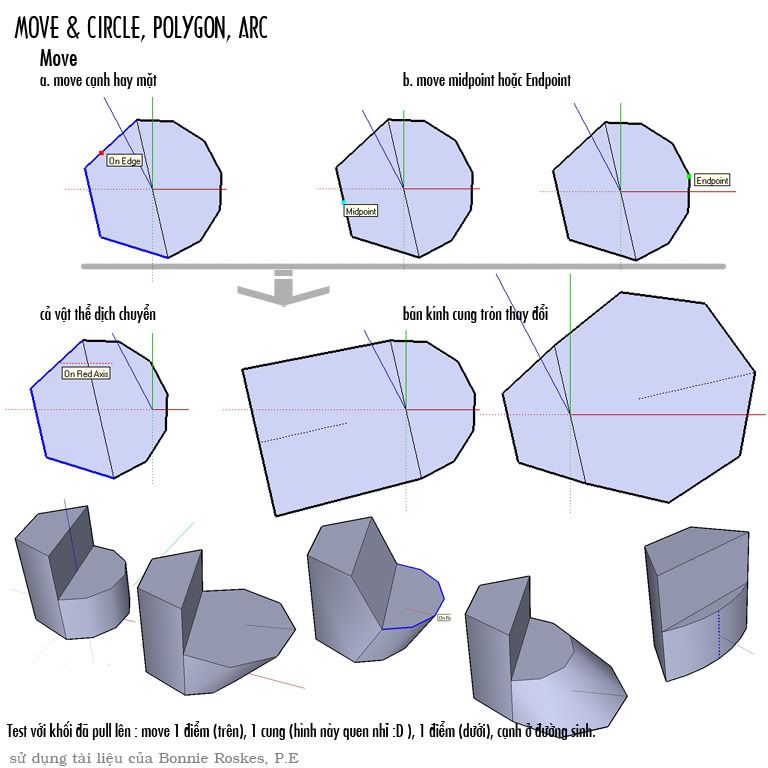

Tiếp theo là tip chỉnh bán kính đường tròn, đa giác đều, cung tròn bằng MOVE:

Ví dụ trên hoàn toàn sử dụng đường tròn, mọi người có thể tự thử với polygon, rất thú vị.
Trong TIP này chưa đề cập đến chuyển đổi circle=>polygon hay liên hệ giữa 2 loại đối tượng này, nếu mò được thêm 1 chút thì có thể sẽ là TIP kế tiếp.
__________________
w h y s 0 s 3 r ! o u s ?
chickenwook is offline   Trả Lời Với Trích Dẫn
The Following 59 Users Say Thank You to chickenwook For This Useful Post:
andylaw (11-02-2010), anhtran_arch (11-14-2010), archi_river (11-01-2011), arcvn (11-27-2012), babyloo (05-18-2009), babysexy159 (03-09-2011), banhdau (08-15-2008), blackman (04-15-2011), bmikute (08-06-2013), bravo_k55 (10-09-2013), ChinhLX (08-15-2011), chungdung27 (07-03-2014), concuoc (01-24-2011), Darkman1982 (09-30-2008), diemngoc2106 (06-25-2012), duc xd (05-22-2014), duongtqt (10-09-2009), duylinh007 (11-01-2010), giosx (10-12-2011), haidang17018x (03-19-2011), hainguyen40 (07-26-2011), hieuwd (05-29-2010), hoanghaxd (02-10-2010), Ho_Truong (04-06-2011), hungnguyen1987 (07-27-2010), huntervn96 (07-24-2011), huongminh_290960 (04-20-2009), jenny (09-25-2010), keqiang (01-05-2009), lehi.arc (03-03-2013), lehytuan (07-16-2011), ltn_jack (08-16-2010), lykzua (05-26-2010), masterbkfx (01-03-2013), minh (12-01-2008), munnas (04-02-2011), nam_tuoc29 (07-19-2010), nguyenthai92 (03-02-2013), NGUYEN_AN258 (10-03-2010), nightrose (11-10-2010), nttanmam (04-23-2010), Null (10-25-2010), phambahung (05-14-2011), phamhongtuan (02-10-2011), quynhon14792 (05-13-2011), rambolo (03-10-2009), thangctn2301 (07-04-2010), thanhlam591987 (06-27-2013), thanhvantue (04-22-2013), thucanh7282 (08-31-2010), thuhehe123321 (04-24-2012), thuhehe123321 (04-24-2012), thuongk (04-23-2010), totheend (11-20-2010), VIKI (05-31-2010), wavesonic87 (09-08-2009), xuanhuy21 (05-20-2011), x_sim (04-05-2012), zen313 (04-04-2012)
Old 07-31-2008, 08:53 PM   #8
Nguoi thoi ken
Super Moderator

Nguoi thoi ken's Avatar

Tham gia ngày: May 2008
Đến từ: Ocean Sun City
Bài gởi: 2,767
Cám Ơn: 1,982
Cám Ơn 8,980 Lần Cho 950 Bài Viết
Gửi tin nhắn qua Yahoo chát tới Nguoi thoi ken Gửi tin nhắn qua Skype™ tới Nguoi thoi ken
Quản lí thuận tiện với Component-Group-Outliner-Layer

GHI CHÚ:

Group:
_"Gộp" 1 nhóm đối tượng lại thành khối.
_Chỉnh sửa riêng biệt.
_Bạn ko thể sửa cùng 1 lúc 2 group khác nhau.

Make Component:
_Cũng "gộp" 1 nhóm đối tượng lại thành khối.
_Chỉnh sửa đồng loạt (sửa một cái, những cái khác copy từ nó ra sẽ sửa theo).
_Copy Component ko làm cho bản vẽ tăng thêm dung lượng.

Layer:
_Chủ yếu dùng để gán cho các Component và Group.
_Thực hiện ẩn hiện các Compo/group chủ yếu bằng bảng layer.
_Xóa, thêm và chuyển nội dung của layer này sang layer khác rất dễ dàng trong bảng Window-layer.

Outliner:
_Giúp di chuyển/chọn/sắp xếp các compo/group trong hệ thống bản vẽ.




Mình sẽ bắt đầu với 1 file cốc chanh vẽ hồi năm ngoái.





PHÂN TÍCH TRONG BÀI:

Nhóm các đối tượng giống hệt nhau: 3 nửa quả chanh ta, 2 lát chanh ta mỏng, 2 nửa quả chanh Mĩ, mấy viên nước đá, đám bọt khí...

Nhóm các đối tượng con khác cũng hệt như nhau: hạt chanh, múi chanh...

Nhóm các đối tượng khác nhau: cốc nước, ống hút, những giọt nước...





Trong bảng View-Outliner hãy quan sát hệ thống các nhóm được sắp xếp ra sao...Ô đen đơn là Group, ô đen tứ là Component...




TIPS:

Dùng Group:
_Cho 1 nhóm các đối tượng.
_Khi cần thao tác riêng các nhóm đó, tách biệt với lũ còn lại.
_Không copy group, đặc biệt là copy số lượng lớn. Chỉ copy Group nếu sau đó có chỉnh lại 1 trong số chúng.

Dùng Make Component:
_Bắt buộc cho 1 đối tượng dự định array ra hàng loạt và sẽ thay đổi chúng một cái cho hàng loạt.
_Chuột phải vào compo-make unique để biến nó thành 1 compo đơn nhất mới nếu muốn chỉnh sửa nó mà kô làm bọn compo còn lại thay đổi theo.
_Chuột phải+save as: Lưu component ra thành 1 bản vẽ khác, chờ sử dụng sau.





ỨNG DỤNG VÀO CẤU TRÚC QUẢN LÍ:

Bắt buộc phải Group hoặc Component tất cả những cái gì mình vẽ ra.

Bản vẽ nên được phân thành 1 số Group chính nhất.Các group con và các nhóm component sẽ nằm bên trong nó.

Không nên copy 1 loạt group giống nhau rồi mới nhóm chúng và make Component. Mà phải make Component nó trước rồi mới copy ra và sau cùng group chúng lại.
_Điểm lợi thứ nhất: Dễ dàng chỉnh sửa 1-cho-tất-cả hoặc chỉ-một-trong-tất-cả-bằng-make unique khi cần.
_Điểm lợi thứ hai: Tiết kiệm dung lượng bản vẽ. 1 component chứa 10 group giống nhau 1MB sẽ nặng 3-10MB nếu chỉ cần bạn clik edit 3-10 group trong đó mà chưa cần chỉnh sửa gì, ngược lại 1 group chứa 10 component giống nhau 1MB sẽ chỉ nặng 1MB...mặc sức chỉnh sửa...
__________________
[Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

Thuốc đây [Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

thay đổi nội dung bởi: Nguoi thoi ken, 11-01-2008 lúc 04:44 AM.
Nguoi thoi ken is offline   Trả Lời Với Trích Dẫn
The Following 101 Users Say Thank You to Nguoi thoi ken For This Useful Post:
1stLady (03-30-2009), 8+1 (01-24-2010), aarthas (08-12-2008), alpha (05-21-2009), amanoarch (12-17-2009), andylaw (11-02-2010), anhtran_arch (11-14-2010), anhtu (03-11-2010), arcvn (11-27-2012), babyloo (05-18-2009), babysexy159 (03-09-2011), blackman (04-15-2011), bmikute (10-10-2012), borntoimage (10-05-2008), buivanthuyxdd46 (07-12-2014), chinh_nq79 (09-17-2008), concuoc (01-24-2011), CRA ARC (01-25-2009), dangkhanh94 (10-07-2013), demax (05-12-2011), DKT (10-14-2010), duchienkts (10-16-2013), duylinh007 (11-01-2010), duytanschool (08-31-2012), exspamking (10-02-2008), Gentra (03-26-2011), giosx (10-12-2011), gsadecor (05-30-2010), haidang17018x (03-19-2011), haitrieuarc (03-01-2013), halan_bay (03-08-2010), hathanh18 (02-08-2009), hoang1080 (11-28-2010), hoang89.ls (06-23-2014), hoanghaxd (02-10-2010), hungnguyen1987 (07-27-2010), huongminh_290960 (04-20-2009), jenny (09-25-2010), jqkadesign (03-30-2011), JuJu (09-10-2008), keqiang (01-05-2009), khanh2 (07-26-2010), kts.gamo (10-21-2010), ktslambieng (04-01-2009), kukkt (08-31-2012), lampard_52kd (07-30-2013), larungvecoi (07-08-2009), lehi.arc (03-03-2013), lehytuan (07-16-2011), longcambinh (08-28-2009), lqctvgt (10-15-2011), ltn_jack (08-16-2010), luongtrung (12-20-2010), maimoonkt (04-16-2010), masterbkfx (01-03-2013), metal_boy (10-23-2008), minh (12-01-2008), minhhoang302 (05-09-2011), Minwoo_ht (01-06-2011), munnas (04-02-2011), neverdiet (09-11-2010), NGUYEN_AN258 (10-03-2010), nhuhoa (04-26-2011), nightrose (11-10-2010), nttanmam (04-23-2010), Null (10-25-2010), ongnghique (03-09-2011), pan_pan2808 (08-05-2012), pepeonsd91 (11-27-2010), phai-lam-dan-ong (11-06-2008), phamhongtuan (02-10-2011), Phan Phuong (07-30-2011), quangduy_219 (08-18-2011), quoctien113 (02-23-2013), rambolo (10-21-2008), redhair (06-07-2010), shangdianshangdian (02-01-2010), sk8er (11-11-2010), sundng (11-30-2010), sweet1 (01-08-2014), thaibinh0209 (02-27-2012), thangctn2301 (07-04-2010), thanhlam591987 (06-10-2013), thanhtung_xd (07-06-2011), thanhvantue (04-22-2013), thientuong295 (07-07-2011), thinhminh1212 (09-26-2012), thuhehe123321 (04-24-2012), thuongk (04-23-2010), tien243 (05-02-2011), tracduytrinh (10-30-2008), trinhhaiduong (06-17-2009), trinhquocviet (04-28-2010), tuanminh669 (07-20-2014), tule91qn (01-12-2012), Vanquish (10-17-2010), vô thuờng (07-21-2013), wavesonic87 (09-08-2009), xipehenghiem (06-23-2010), xuanbach1305 (04-06-2011), x_sim (04-05-2012)
Old 07-31-2008, 11:41 PM   #9
Nguoi thoi ken
Super Moderator

Nguoi thoi ken's Avatar

Tham gia ngày: May 2008
Đến từ: Ocean Sun City
Bài gởi: 2,767
Cám Ơn: 1,982
Cám Ơn 8,980 Lần Cho 950 Bài Viết
Gửi tin nhắn qua Yahoo chát tới Nguoi thoi ken Gửi tin nhắn qua Skype™ tới Nguoi thoi ken
Tip: Bật/tắt hệ thống group dễ dàng với bảng Layer

VẬY LÀ BẠN ĐÃ NẮM ĐƯỢC KHI NÀO CẦN GROUP, KHI NÀO CẦN MAKE COMPONENT. VẬY CÒN LAYER?


Hãy so sánh bảng layer và bảng Outliner trong bài này.


Hầu như Group dạng nào thì mang layer tên đó. Chỉ trừ layer hạt chanh là layer con gán cho group con hạt chanh các loại. Và layer nước gán chung cho group mấy giọt nước+nước trong ly.




TIPS:

Layer 0:
_Nên đặt là layer hiện hành và vẽ mọi thứ bằng layer này.
_Các face và edge tận cùng của mỗi Group theo mình cũng nên đặt là layer 0 để tránh vướng phải các layer khác khi bật/tắt chúng.

Các layer chính cấp:
_Bạn nên phân tên layer rõ ràng, mỗi group chính nhất sẽ mang 1 layer riêng.
_Ví dụ trong công trình: Layer mái, tường, kết cấu, sàn, nền, chi tiết, cửa, đồ gỗ, cây cỏ, người ngợm...
_Ví dụ trong quy hoạch: Layer công trình, địa hình, sân nền, trang thiết bị...

Các layer thứ cấp:
_Ko nên có quá nhiều bậc layer thứ cấp, theo mình chỉ 1 bậc là đủ.
_Ví dụ layer chính cấp là CÂY thì các layer thứ cấp sẽ là THÂN, CÀNH, LÁ, HOA...gán cho từng hệ group con tương ứng bên trong Group CÂY chính.

Mẹo nhỏ đặt tên layer:
_Nên đặt số thứ tự để dễ dàng phân bậc cho các cấp layer.
_Ví dụ:
Layer 0
1.Cây
2.Thân
2.Cành
2.Lá
2.Hoa
File Kèm Theo
Kiểu File : rar Lemon cocktail.rar (2.56 MB, 2767 lần tải)
__________________
[Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

Thuốc đây [Chỉ có các thành viên của diễn đàn mới nhìn thấy link . ]

thay đổi nội dung bởi: Nguoi thoi ken, 08-01-2008 lúc 08:15 AM.
Nguoi thoi ken is offline   Trả Lời Với Trích Dẫn
The Following 94 Users Say Thank You to Nguoi thoi ken For This Useful Post:
3dbobby (07-24-2010), 8+1 (01-24-2010), aarthas (08-12-2008), alpha (05-21-2009), andylaw (11-02-2010), anhdang (04-07-2011), anhtran_arch (11-14-2010), anhtu (03-11-2010), archi_river (11-01-2011), arcvn (11-27-2012), babyloo (05-18-2009), babysexy159 (03-09-2011), banhdau (08-15-2008), blackman (04-15-2011), bmikute (10-10-2012), chinh_nq79 (09-17-2008), CRA ARC (08-19-2008), Darkman1982 (10-11-2008), diemngoc2106 (06-25-2012), DKT (10-14-2010), duylinh007 (11-01-2010), ericwest (08-19-2008), explainking (08-19-2008), franco (07-15-2011), giahamvui (09-20-2010), gialai06h (05-28-2014), giosx (10-12-2011), gsadecor (05-30-2010), guy83vn (09-22-2011), haitrieuarc (03-01-2013), haiuyen (02-16-2010), halongan (01-10-2011), haso95 (12-31-2010), Học Mò (05-17-2011), Hellowen (11-26-2008), hieuwd (05-17-2010), hinhvu (09-03-2012), hoanghaxd (02-10-2010), hungnguyen1987 (07-27-2010), huntervn96 (07-24-2011), huongminh_290960 (04-20-2009), huskey (08-17-2012), huuchi (10-03-2010), HvC131 (08-27-2009), jenny (09-25-2010), JuJu (09-10-2008), keke (03-23-2009), keqiang (01-05-2009), kien khang (10-30-2009), ks_05ql (09-06-2010), kukkt (08-31-2012), lehi.arc (03-03-2013), longcambinh (08-28-2009), maimoonkt (04-16-2010), metal_boy (10-23-2008), minh (12-01-2008), Minwoo_ht (01-06-2011), misadeftness (09-09-2012), munnas (04-02-2011), NGUYEN_AN258 (10-03-2010), nightrose (11-10-2010), Nik9894 (10-18-2013), nttanmam (04-23-2010), ongnghique (03-09-2011), phadian (02-18-2011), phai-lam-dan-ong (11-06-2008), phambahung (05-15-2011), phucle (09-30-2008), phuc_melodic_metal (10-02-2008), pioneer (09-27-2012), quoctien113 (02-23-2013), rambolo (10-21-2008), redhair (06-07-2010), remi_acht08 (08-14-2008), sweet1 (01-08-2014), tbinhh (10-13-2008), thangctn2301 (07-04-2010), thanhlam591987 (06-10-2013), thanhvantue (04-22-2013), thientuong295 (07-07-2011), thien_hao (12-08-2010), tin22 (08-22-2010), tms_suvn (06-30-2012), trchicuong91 (03-25-2013), tuananh_metal (08-13-2008), Vanquish (10-17-2010), vietsymbian (04-09-2010), VIKI (05-31-2010), vuongpapa (08-14-2013), wavesonic87 (09-08-2009), xhai (12-14-2009), xipehenghiem (06-23-2010), xuanhuy21 (05-20-2011), x_sim (04-05-2012)
Old 08-01-2008, 12:35 AM   #10
123dzo
Mới Vọc SketchUp

123dzo's Avatar

Tham gia ngày: Jul 2008
Đến từ: Thầy Ngồn
Bài gởi: 82
Cám Ơn: 31
Cám Ơn 101 Lần Cho 13 Bài Viết
Scale toàn bộ bản vẽ với công cụ Tape Measure

Scale lại toàn bộ bản vẽ:

Khi xuất CAD sang SU kích thước bị phóng lên nhiều lần. Đã có topic khắc phục cái này rồi. Nhưng đây là tip của em hay dùng trước đây, cũ với nhiều người nhưng không biết có mới với newbie nào không? (Dụ được 1 ly cafe 5K của thằng em trong cty...hehe)
Hình Kèm Theo
Kiểu File : jpg Tape.jpg (74.0 KB, 2015 lần tải)
__________________
Welcome to www.suvn.net. I'm 123dzo

thay đổi nội dung bởi: Nguoi thoi ken, 08-01-2008 lúc 12:52 AM.
123dzo is offline   Trả Lời Với Trích Dẫn
The Following 85 Users Say Thank You to 123dzo For This Useful Post:
@123 (04-12-2011), aarthas (08-12-2008), adaconna (11-02-2010), andylaw (11-02-2010), anhdang (04-07-2011), AnhDuan (09-20-2012), archduc91 (11-30-2013), archi_river (11-01-2011), arcnhan (09-16-2010), babysexy159 (03-09-2011), banhdau (08-15-2008), blackman (04-15-2011), blackrobe58 (10-30-2013), bsv1980 (04-15-2010), canhkt2 (11-19-2012), concuoc (01-24-2011), coroco (02-24-2009), Darkman1982 (09-30-2008), diemngoc2106 (06-25-2012), duylinh007 (11-01-2010), forever1210 (08-25-2011), giosx (10-12-2011), gsadecor (05-30-2010), haitrieuarc (03-01-2013), Hellowen (11-26-2008), heoheo2006 (10-08-2012), hieutien (08-27-2011), hieuwd (05-17-2010), hoai an (09-16-2009), hoanganh2005hn (04-26-2010), hoanghaxd (02-10-2010), hoasudodo (04-21-2010), hungnguyen1987 (07-27-2010), huskey (10-22-2011), HvC131 (08-27-2009), jenny (09-25-2010), jjoklong (11-30-2009), kel (05-10-2009), kienant (01-03-2010), kienxu (07-09-2009), kts.gamo (10-21-2010), larungvecoi (07-08-2009), llttntd (02-21-2013), longcambinh (08-28-2009), lqctvgt (10-15-2011), metal_boy (11-15-2008), minh (12-01-2008), munsu (04-06-2011), nero0o (12-11-2010), Nguoi thoi ken (11-01-2008), nguyenanhbmt (03-03-2009), ngvietduc_nt (05-12-2009), nightrose (11-10-2010), nttanmam (04-23-2010), ongnghique (03-09-2011), phamhongtuan (02-10-2011), Phan Phuong (07-30-2011), phuc.nt (08-07-2010), quantronghiep (09-27-2010), severus (02-08-2011), shangdianshangdian (01-28-2010), thaibinh0209 (02-26-2012), thanhlam591987 (06-10-2013), thanhlong2 (08-23-2012), thanhvantue (04-22-2013), thewind182 (05-01-2010), thuhehe123321 (04-24-2012), tin22 (11-13-2010), tms_suvn (06-30-2012), tms_suvn (06-30-2012), tms_suvn (06-30-2012), tranhungag (12-01-2008), tranluc169 (02-17-2012), tuanngoc0612 (03-19-2010), Vanquish (10-17-2010), vô thuờng (06-26-2013), vinhsieusao2504 (06-07-2013), vongoc (03-20-2010), vuongpapa (08-14-2013), wavesonic87 (09-08-2009), xuanbach135 (03-31-2011), xuanhuy21 (05-20-2011), x_sim (04-05-2012), zZzPumpkinzZo (02-14-2011), _HX_ (06-05-2011)
Trả lời


Ðang đọc: 1 (0 thành viên và 1 khách)

(View-All Members who have read this thread since 08-14-2014, 08:20 AM (Set) (Clear)
archi_revo, arielXIII, daicakienlua, duyquynh0210, Gal, Gaxd, h210k6, hachiko_1993, haidangkt07, haitrieuarc, haminh09, happytogether, Hieu Nghia, hoacai613, hpnguyenkts, kb_1994, kimchi100786, ko_one, ksvietkhanh, leducanhctn, lesondinh, lilyfor, lix.alone, luchung210, lvl2128, mauhuong, meouiudau, nghiabanh, nhattuyen123, nhocphu90, pegau1007, quangvinh_1980, Thang20189, thanh2308, thanhanstqn, thuongla, trinhnam_arch, trunghieuquach, truongnam09, vxtruong
Ðiều Chỉnh
Xếp Bài

Quyền Hạn Của Bạn
Bạn không được quyền gởi bài
Bạn không được quyền gởi trả lời
Bạn không được quyền gởi kèm file
Bạn không được quyền sửa bài

vB code đang Mở
Smilies đang Mở
[IMG] đang Mở
HTML đang Mở
Chuyển đến

Chủ Đề Tương Tự
Ðề tài Người Gởi Chuyên mục Trả lời Bài mới gởi
Giới thiệu sách Thiết kế phối cảnh nội ngoại thất với Revit Architecture và SketchUp book_good Ebook 6 02-18-2013 09:38 PM
What's News in Google SketchUp 8 ExplainQueen Source and Update for SketchUp 3 01-18-2013 09:17 AM
Khu vực dành cho các bạn bắt đầu học SketchUp 8 phanhuuhoan SketchUp Tutorials 68 12-21-2011 07:40 AM
Kiến trúc sư và "nègre" máy tính PHUONG_HEHE Relax 10 08-26-2011 10:30 AM


Múi giờ GMT + 7. Hiện tại là 03:47 PM.


Quảng Cáo









Cộng đồng các nhà thiết kế kiến trúc sử dụng SketchUp - Copyright by SUVN.NET
